OSTAŞ MAKİNE

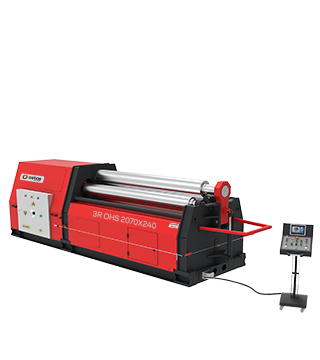

3R OHS silindir makinelerimiz kaynaklı güçlü çelik gövdesi, alt ve yan toplardaki hidrolik hareket, ana motora bağlı planet redüktör ile tahrik sayesinde orta ve ağır platine sac, alüminyum veya paslanmaz malzemelerin kıvırma işleminde kullanılmaktadır.
•Makine gövdesi ST-52 çelik konstrüksiyon
•SAE 1050 (CK-45) Sertifikalı çelikten üretilmiş yüksek donanımlı miller
•Yan toplar hidrolik aşağı yukarı hareket sistemi
•Hidrolik olarak açılıp kapanan üst vals kapağı
•İndiksiyonlanmış miller
•Mobil elektrik kumanda paneli
•Kumanda paneli üzerinden konik açma kapama
•İki adet dijital gösterge ile alt topların durumu kolayca okunur
•Hidrolik dengeleme sistemi
•CE normlarına uygunluk
•Çift hızlı çalışma sistemi (Q275 ve üstü)
•Konik kıvırma sistemi
•Büyük çaptaki ürünleri kıvırmak için hidrolikdestek yan dayamalar

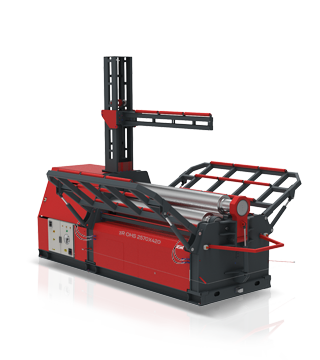

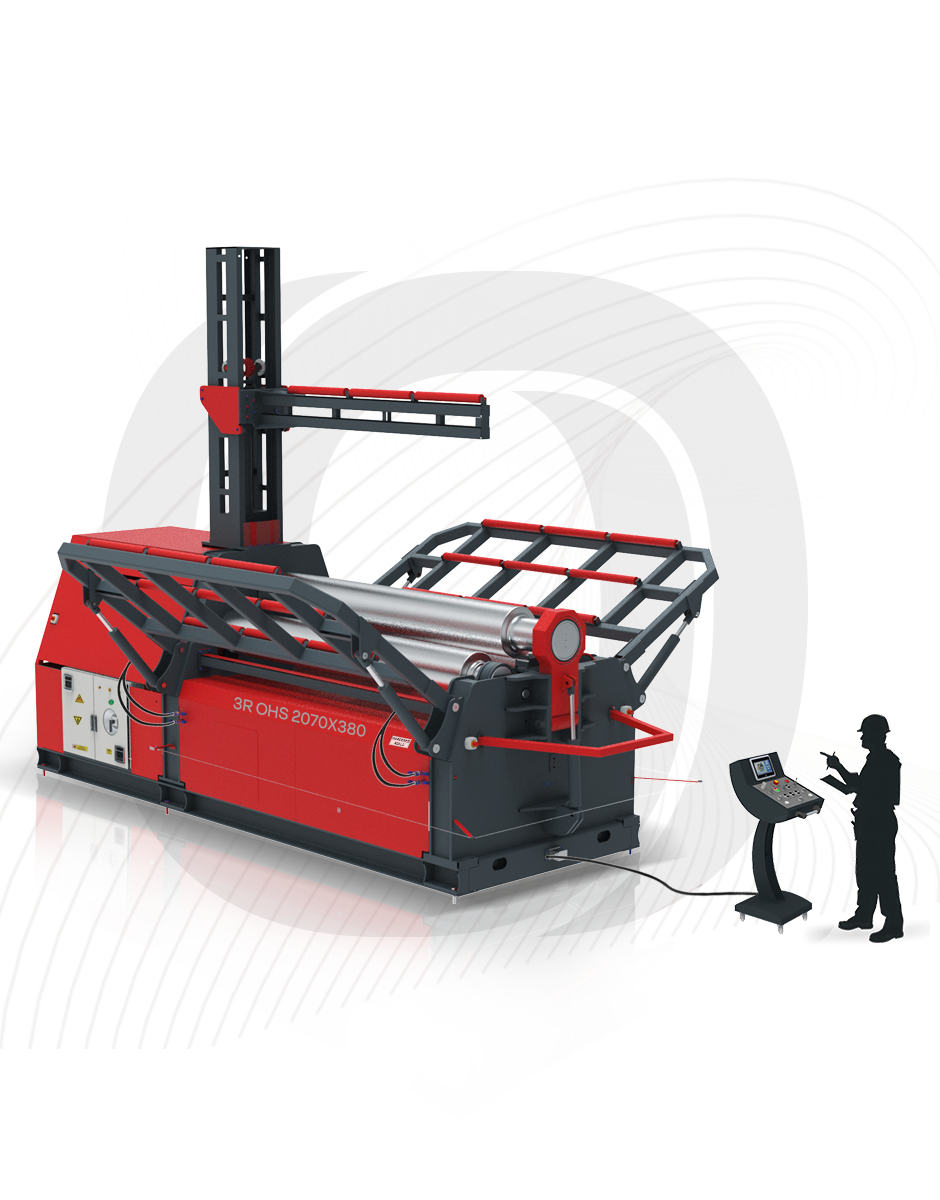

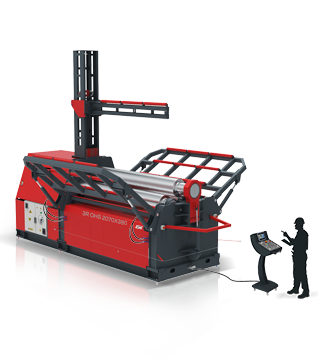

•Büyük çaptaki ürünleri kıvırmada destek için üst vinç
•Malzeme sürme tablası
•Kademesiz ayarlanabilen dönüş hızı
•Yağ soğutma sistemi
•Kablosuz Mobil uzaktan kumanda

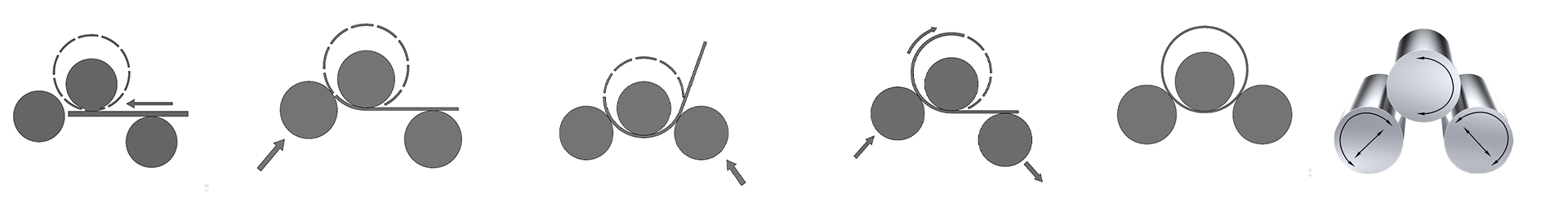

| 3R OHS | ÖN KIVIRMALI |
ÖN KIVIRMASIZ |
Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir. , flat plate ends may remain depending on diameter. |
||||||||||
| MODEL | Kıvırma Uzunluğu |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Merkez Top Çapları Q |
Yan Top Çapları Q |
Motor Gücü |
Bükme Hızı |
Makine Ölçüleri (UxGxY) |
Ağırlık |
||
| mm | mm | mm | mm | mm | mm | mm | kw | m/min.(dk) | mm | kg | |||
| 3R OHS 2070X210 | 2070 | 8 | 10 | 10 | 12 | 210 | 190 | 5.5 | 5 | 3450x1250x1400 | 4300 | ||
| 3R OHS 2070X240 | 2070 | 10 | 13 | 13 | 15 | 240 | 220 | 9 | 5 | 3450x1350x1550 | 5160 | ||
| 3R OHS 2070X280 | 2070 | 12 | 16 | 16 | 18 | 280 | 260 | 16.5 | 5 | 4150x1450x1650 | 7700 | ||
| 3R OHS 2070X320 | 2070 | 16 | 20 | 20 | 25 | 320 | 300 | 22 | 1,5-5 | 4650x2000x1850 | 10300 | ||
| 3R OHS 2070X350 | 2070 | 20 | 25 | 25 | 30 | 350 | 330 | 22 | 1,5-5 | 4650x2050x1850 | 11000 | ||
| 3R OHS 2070X380 | 2070 | 25 | 30 | 30 | 35 | 380 | 360 | 37 | 1,5-5 | 4650x2150x1950 | 13150 | ||
| 3R OHS 2070X420 | 2070 | 30 | 35 | 35 | 40 | 420 | 400 | 37 | 1,5-5 | 4750x2300x2350 | 16500 | ||
| 3R OHS 2070X460 | 2070 | 35 | 40 | 40 | 50 | 460 | 440 | 60 | 1,5-5 | 5100x2550x2900 | 21600 | ||
| 3R OHS 2070X500 | 2070 | 40 | 45 | 45 | 55 | 500 | 480 | 60 | 1.4 | 5250x2550x2900 | 30500 | ||
| 3R OHS 2070X550 | 2070 | 45 | 50 | 50 | 60 | 550 | 530 | 66 | 1.4 | 5750x2350x3100 | 35600 | ||
| 3R OHS | ÖN KIVIRMALI |
ÖN KIVIRMASIZ |
Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir. , flat plate ends may remain depending on diameter. |
||||||||||
| MODEL | Kıvırma Uzunluğu |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Merkez Top Çapları Q |
Yan Top Çapları Q |
Motor Gücü |
Bükme Hızı |
Makine Ölçüleri (UxGxY) |
Ağırlık |
||
| mm | mm | mm | mm | mm | mm | mm | kw | m/min.(dk) | mm | kg | |||
| 3R OHS 2570X210 | 2570 | 6 | 8 | 8 | 10 | 210 | 190 | 5.5 | 5 | 3950x1250x1400 | 4670 | ||
| 3R OHS 2570X240 | 2570 | 8 | 10 | 10 | 12 | 240 | 220 | 9 | 5 | 3950x1350x1550 | 5770 | ||
| 3R OHS 2570X280 | 2570 | 10 | 13 | 13 | 15 | 280 | 260 | 16.5 | 5 | 4650x1450x1600 | 7820 | ||
| 3R OHS 2570X320 | 2570 | 13 | 16 | 16 | 20 | 320 | 300 | 22 | 1,5-5 | 5150x2000x1850 | 11000 | ||
| 3R OHS 2570X350 | 2570 | 16 | 20 | 20 | 25 | 350 | 330 | 22 | 1,5-5 | 5150x2050x1850 | 12600 | ||
| 3R OHS 2570X380 | 2570 | 20 | 25 | 25 | 30 | 380 | 360 | 37 | 1,5-5 | 5150x2150x1950 | 14400 | ||
| 3R OHS 2570X420 | 2570 | 25 | 30 | 30 | 35 | 420 | 400 | 37 | 1,5-5 | 5250x2300x2350 | 19040 | ||
| 3R OHS 2570X460 | 2570 | 30 | 35 | 35 | 45 | 460 | 440 | 60 | 1,5-5 | 5600x2050x2450 | 23600 | ||
| 3R OHS 2570X500 | 2570 | 35 | 40 | 40 | 50 | 500 | 480 | 60 | 1.4 | 5750x2550x2900 | 33500 | ||
| 3R OHS 2570X550 | 2570 | 40 | 45 | 45 | 55 | 550 | 530 | 66 | 1.4 | 6050x2650x3100 | 40500 | ||
| 3R OHS | ÖN KIVIRMALI |
ÖN KIVIRMASIZ |
Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir. , flat plate ends may remain depending on diameter. |
||||||||||
| MODEL | Kıvırma Uzunluğu |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Merkez Top Çapları Q |
Yan Top Çapları Q |
Motor Gücü |
Bükme Hızı |
Makine Ölçüleri (UxGxY) |
Ağırlık |
||
| mm | mm | mm | mm | mm | mm | mm | kw | m/min.(dk) | mm | kg | |||
| 3R OHS 3100X210 | 3100 | 4 | 6 | 6 | 7 | 210 | 190 | 5.5 | 5 | 4500x1250x1400 | 5305 | ||
| 3R OHS 3100X240 | 3100 | 6 | 8 | 8 | 10 | 240 | 220 | 9 | 5 | 4500x1350x1550 | 6700 | ||
| 3R OHS 3100X280 | 3100 | 8 | 10 | 10 | 12 | 280 | 260 | 16.5 | 5 | 5200x1450x1650 | 8470 | ||
| 3R OHS 3100X320 | 3100 | 10 | 13 | 13 | 16 | 320 | 300 | 22 | 1,5-5 | 5700x2000x1850 | 12000 | ||
| 3R OHS 3100X350 | 3100 | 13 | 16 | 16 | 20 | 350 | 330 | 22 | 1,5-5 | 5700x2050x1850 | 13500 | ||
| 3R OHS 3100X380 | 3100 | 16 | 20 | 20 | 25 | 380 | 360 | 37 | 1,5-5 | 5700x2150x1950 | 15800 | ||
| 3R OHS 3100X420 | 3100 | 20 | 25 | 25 | 30 | 420 | 400 | 37 | 1,5-5 | 5800x2300x2350 | 21500 | ||
| 3R OHS 3100X460 | 3100 | 25 | 30 | 30 | 40 | 460 | 440 | 60 | 1,5-5 | 6150x2050x2450 | 25500 | ||
| 3R OHS 3100X500 | 3100 | 30 | 35 | 35 | 45 | 500 | 480 | 60 | 1.4 | 5750x2550x2900 | 35500 | ||
| 3R OHS 3100X550 | 3100 | 35 | 40 | 40 | 50 | 550 | 530 | 66 | 1.4 | 6050x2650x3100 | 43500 | ||
| 3R OHS | ÖN KIVIRMALI |
ÖN KIVIRMASIZ |
Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir. , flat plate ends may remain depending on diameter. |
||||||||||
| MODEL | Kıvırma Uzunluğu |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Merkez Top Çapları Q |
Yan Top Çapları Q |
Motor Gücü |
Bükme Hızı |
Makine Ölçüleri (UxGxY) |
Ağırlık |
||
| mm | mm | mm | mm | mm | mm | mm | kw | m/min.(dk) | mm | kg | |||
| 3R OHS 4100X280 | 4100 | 5 | 7 | 7 | 8 | 280 | 260 | 7.5 | 5 | 6200x1450x1650 | 11000 | ||
| 3R OHS 4100X320 | 4100 | 6 | 8 | 8 | 10 | 320 | 300 | 22 | 1,5-5 | 6700x2000x1850 | 13500 | ||
| 3R OHS 4100X350 | 4100 | 8 | 10 | 10 | 12 | 350 | 330 | 22 | 1,5-5 | 6700x2050x1850 | 15300 | ||
| 3R OHS 4100X380 | 4100 | 10 | 13 | 13 | 16 | 380 | 360 | 37 | 1,5-5 | 7000x2150x1950 | 18450 | ||
| 3R OHS 4100X420 | 4100 | 13 | 16 | 16 | 20 | 420 | 400 | 37 | 1,5-5 | 6800x2300x2350 | 23820 | ||
| 3R OHS 4100X460 | 4100 | 16 | 20 | 20 | 30 | 460 | 440 | 60 | 1,5-5 | 7150x2050x2950 | 32500 | ||
| 3R OHS 4100X500 | 4100 | 20 | 25 | 25 | 35 | 500 | 480 | 60 | 1.4 | 7800x2250x2900 | 40500 | ||
| 3R OHS 4100X550 | 4100 | 25 | 30 | 30 | 40 | 550 | 530 | 66 | 1.4 | 7800x2350x3100 | 50600 | ||
