OSTAŞ MAKİNE

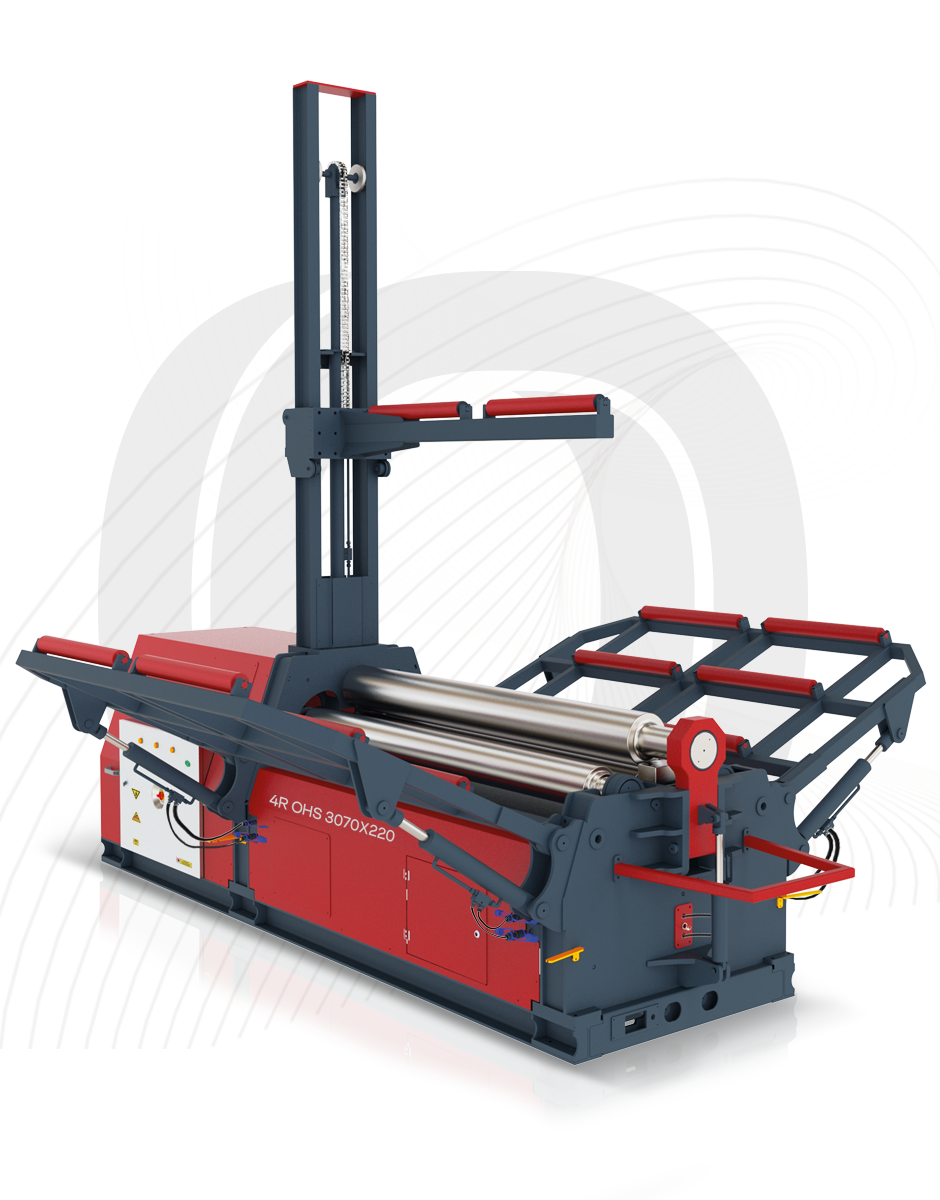

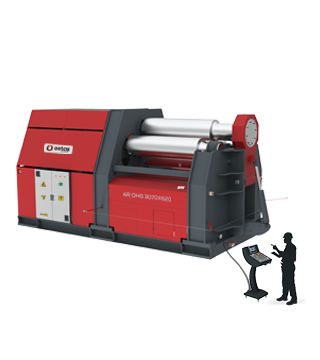

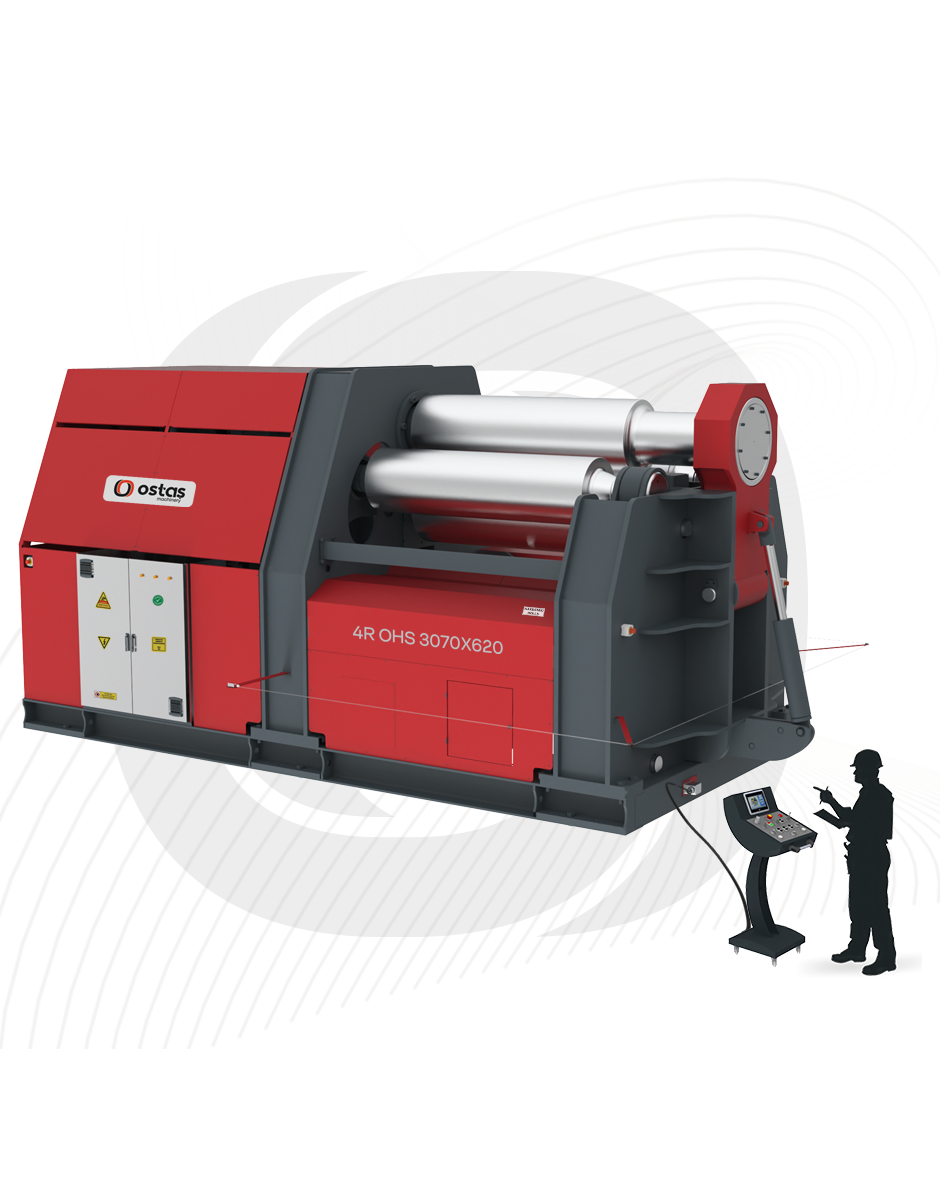

4R OHS silindir makinelerimiz kaynaklı güçlü çelik gövdesi, alt ve yan toplardaki hidrolik hareket, ana motora bağlı planet redüktör ile tahrik sayesinde orta ve ağır platine sac, alüminyum veya paslanmaz malzemelerin kıvırma işleminde kullanılmaktadır.
• Makine gövdesi ST-52 çelik konstrüksiyon
• SAE 1050 (CK-45) Sertifikalı çelikten üretilmiş yüksek donanımlı miller
• Hidrolik motor ve planet redüktör ile tahrikli valsler

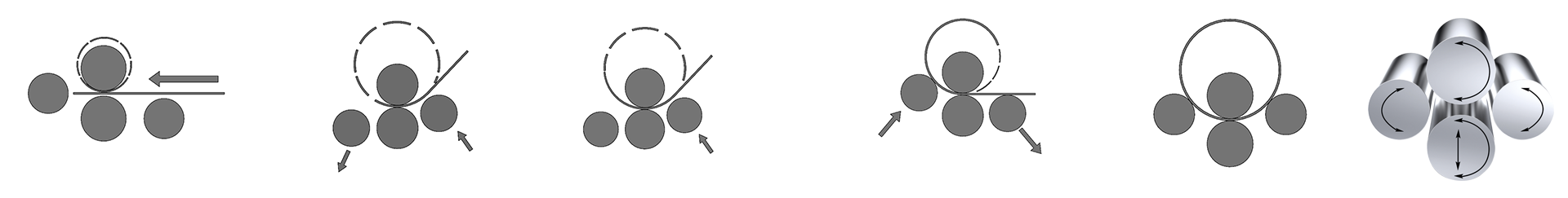

• Alt ve yan toplar hidrolik aşağı yukarı hareket sistemi
• Hidrolik olarak açılıp kapanan üst vals kapağı
• İndüksiyonlanmış miller
• Konik kıvırma sistemi
• Mobil elektrik kumanda paneli
• Kumanda paneli üzerinden konik ayarlama
• Üç adet alt top ve yan topların hareketini görebilmek için dijital gösterge
• Hidrolik dengeleme sistemi
• Aşırı yüklemeye karşı korunmuştur
• CE normlarına uygunluk
• Çift hızlı çalışma sistemi (Q275 ve üstü)
• Yağ soğutma sistemi(Q275 ve üstü)
• Elektro-hidrolik kalibrasyon

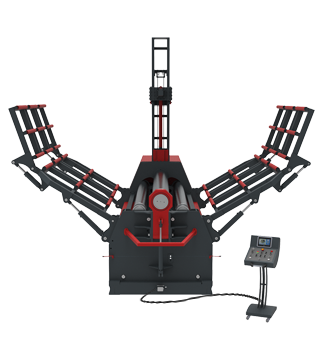

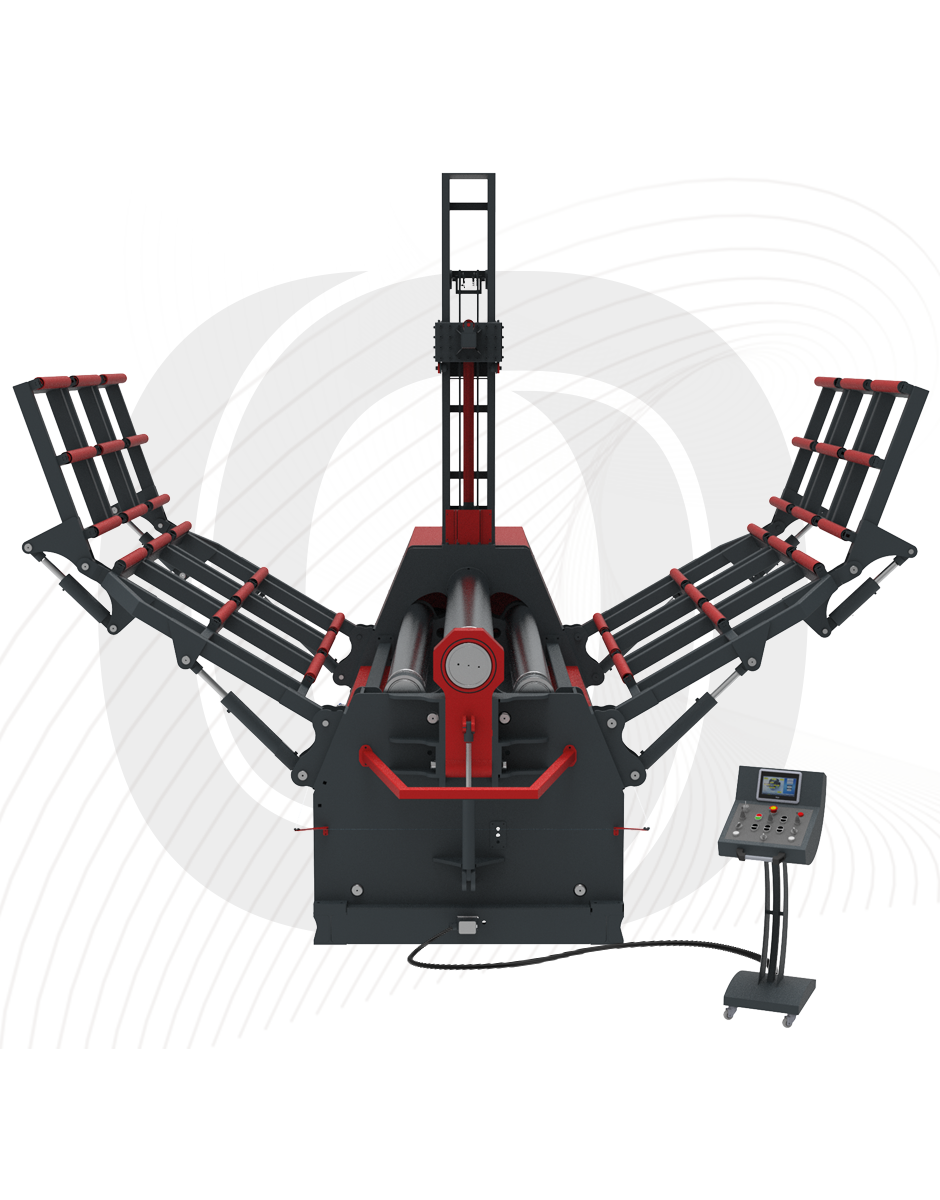

• Büyük çaptaki ürünleri kıvırmada hidrolik destek yan dayamalar

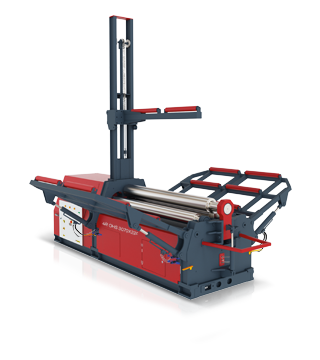

• Büyük çaptaki ürünleri kıvırmada destek için üst asansör
• Malzeme besleme sehbası
• Kademesiz ayarlanabilen dönüş hızı
• NC kumanda paneli
• Kablosuz Mobil uzaktan kumanda
| 4R OHS | ÖN KIVIRMALI |
ÖN KIVIRMASIZ |
Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir. , flat plate ends may remain depending on diameter. |
|||||||||
| MODEL | Kıvırma Uzunluğu |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Merkez Top Çapları Q |
Yan Top Çapları Q |
Motor Gücü |
Bükme Hızı |
Makine Ölçüleri (UxGxY) |
Ağırlık |
|
| mm | mm | mm | mm | mm | mm | mm | kw | m/min.(dk) | mm | kg | ||
| 4R OHS 1570X150 | 1570 | 3 | 4 | 4 | 6 | 150 | 130 | 1,5+1,1 | 6 | 3350x1200x1210 | 2470 | |
| 4R OHS 1570X180 | 1570 | 5 | 7 | 7 | 9 | 180 | 150 | 4,0+1,5 | 5 | 3400x1400x1290 | 3000 | |
| 4R OHS 1570X200 | 1570 | 7 | 9 | 9 | 11 | 200 | 180 | 4,0+1,5 | 6 | 3400x1400x1290 | 3350 | |
| 4R OHS 1570X220 | 1570 | 8 | 10 | 10 | 12 | 220 | 180 | 4+1,5 | 5 | 3550x1550x1470 | 4350 | |
| 4R OHS 1570X250 | 1570 | 10 | 12 | 12 | 15 | 250 | 200 | 7,5+1,5 | 5 | 3550x1550x1470 | 4750 | |
| 4R OHS | ÖN KIVIRMALI |
ÖN KIVIRMASIZ |
Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir. , flat plate ends may remain depending on diameter. |
|||||||||
| MODEL | Kıvırma Uzunluğu |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Merkez Top Çapları Q |
Yan Top Çapları Q |
Motor Gücü |
Bükme Hızı |
Makine Ölçüleri (UxGxY) |
Ağırlık |
|
| mm | mm | mm | mm | mm | mm | mm | kw | m/min.(dk) | mm | kg | ||
| 4R OHS 2070X130 | 2070 | 2 | 3 | 3 | 4 | 130 | 130 | 1,5+1,1 | 5 | 3850x1200x1210 | 2550 | |
| 4R OHS 2070X150 | 2070 | 3 | 4 | 4 | 6 | 150 | 130 | 1,5+1,1 | 6 | 3850x1200x1210 | 2900 | |
| 4R OHS 2070X180 | 2070 | 4 | 6 | 6 | 8 | 180 | 150 | 4,0+1,5 | 5 | 3900x1400x1390 | 3400 | |
| 4R OHS 2070X200 | 2070 | 6 | 8 | 8 | 10 | 200 | 180 | 4,0+1,5 | 6 | 3900x1400x1390 | 3850 | |
| 4R OHS 2070X220 | 2070 | 7 | 9 | 9 | 11 | 220 | 180 | 4+1,5 | 5 | 4050x1550x1470 | 4900 | |
| 4R OHS 2070X250 | 2070 | 8 | 10 | 10 | 12 | 250 | 200 | 7,5+1,5 | 5 | 4050x1550x1470 | 5450 | |
| 4R OHS 2070X275 | 2070 | 12 | 16 | 16 | 20 | 275 | 220 | 16.5 | 1,5-5 | 4900x1750x1950 | 8550 | |
| 4R OHS 2070X320 | 2070 | 16 | 20 | 20 | 25 | 320 | 240 | 20 | 1,5-5 | 4950x1850x2050 | 10750 | |
| 4R OHS 2070X350 | 2070 | 20 | 25 | 25 | 30 | 350 | 260 | 23.5 | 1,5-5 | 4950x1950x2050 | 11500 | |
| 4R OHS 2070X380 | 2070 | 25 | 30 | 30 | 40 | 380 | 300 | 31.5 | 1,5-5 | 4950x2300x2450 | 15800 | |
| 4R OHS 2070X400 | 2070 | 30 | 35 | 35 | 45 | 400 | 300 | 38.5 | 1,5-5 | 4950x2300x2450 | 16500 | |
| 4R OHS 2070X460 | 2070 | 35 | 40 | 40 | 50 | 460 | 380 | 38.5 | 1,5-5 | 4950x2350x2450 | 19600 | |
| 4R OHS 2070X500 | 2070 | 40 | 45 | 45 | 55 | 500 | 400 | 60 | 1-4 | 5600x2850x3000 | 33500 | |
| 4R OHS 2070X550 | 2070 | 45 | 50 | 50 | 60 | 550 | 450 | 66 | 1-4 | 5750x2950x3050 | 40000 | |
| 4R OHS 2070X580 | 2070 | 50 | 55 | 55 | 65 | 580 | 480 | 73 | 1-4 | 5800X3100X3100 | 44300 | |
| 4R OHS 2070X620 | 2070 | 70 | 80 | 80 | 85 | 620 | 520 | 123 | 1-4 | 6300X3200X3300 | 55000 | |
| 4R OHS | ÖN KIVIRMALI |
ÖN KIVIRMASIZ |
Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir. , flat plate ends may remain depending on diameter. |
|||||||||
| MODEL | Kıvırma Uzunluğu |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Merkez Top Çapları Q |
Yan Top Çapları Q |
Motor Gücü |
Bükme Hızı |
Makine Ölçüleri (UxGxY) |
Ağırlık |
|
| mm | mm | mm | mm | mm | mm | mm | kw | m/min.(dk) | mm | kg | ||
| 4R OHS 2570X150 | 2570 | 2 | 3 | 3 | 4 | 150 | 130 | 1,5+1,1 | 6 | 4350x1200x1210 | 3330 | |
| 4R OHS 2570X180 | 2570 | 3 | 4 | 4 | 6 | 180 | 150 | 4,0+1,5 | 5 | 4400x1400x1390 | 3800 | |
| 4R OHS 2570X200 | 2570 | 4 | 6 | 6 | 8 | 200 | 180 | 4,0+1,5 | 6 | 4400x1400x1390 | 4350 | |
| 4R OHS 2570X220 | 2570 | 5 | 7 | 7 | 9 | 220 | 180 | 4+1,5 | 5 | 4550x1550x1470 | 5500 | |
| 4R OHS 2570X250 | 2570 | 6 | 8 | 8 | 10 | 250 | 200 | 7,5+1,5 | 5 | 4550x1550x1470 | 6300 | |
| 4R OHS 2570X275 | 2570 | 10 | 12 | 12 | 16 | 275 | 220 | 16.5 | 1,5-5 | 5350x1750x1950 | 9500 | |
| 4R OHS 2570X320 | 2570 | 12 | 16 | 16 | 20 | 320 | 240 | 20 | 1,5-5 | 5450x1850x2050 | 12050 | |
| 4R OHS 2570X350 | 2570 | 16 | 20 | 20 | 25 | 350 | 260 | 23.5 | 1,5-5 | 5450x1950x2050 | 13300 | |
| 4R OHS 2570X380 | 2570 | 20 | 25 | 25 | 30 | 380 | 300 | 31.5 | 1,5-5 | 5450x2300x2450 | 17600 | |
| 4R OHS 2570X400 | 2570 | 25 | 30 | 30 | 40 | 400 | 300 | 38.5 | 1,5-5 | 5450x2300x2450 | 18300 | |
| 4R OHS 2570X460 | 2570 | 30 | 35 | 35 | 45 | 460 | 380 | 38.5 | 1,5-5 | 5450x2350x2450 | 22800 | |
| 4R OHS 2570X500 | 2570 | 35 | 40 | 40 | 50 | 500 | 400 | 60 | 1-4 | 6100x2850x3000 | 36300 | |
| 4R OHS 2570X550 | 2570 | 40 | 45 | 45 | 55 | 550 | 450 | 66 | 1-4 | 6250x2950x3050 | 44000 | |
| 4R OHS 2570X580 | 2570 | 45 | 50 | 50 | 60 | 580 | 480 | 73 | 1-4 | 6300X3100X3100 | 47300 | |
| 4R OHS 2570X620 | 2570 | 60 | 70 | 70 | 75 | 620 | 520 | 123 | 1-4 | 6350X3200X3200 | 59000 | |
| 4R OHS | ÖN KIVIRMALI |
ÖN KIVIRMASIZ |
Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir. , flat plate ends may remain depending on diameter. |
|||||||||
| MODEL | Kıvırma Uzunluğu |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Merkez Top Çapları Q |
Yan Top Çapları Q |
Motor Gücü |
Bükme Hızı |
Makine Ölçüleri (UxGxY) |
Ağırlık |
|
| mm | mm | mm | mm | mm | mm | mm | kw | m/min.(dk) | mm | kg | ||
| 4R OHS 3100X180 | 3100 | 2 | 3 | 3 | 4 | 180 | 150 | 4,0+1,5 | 5 | 4900x1400x1390 | 4200 | |
| 4R OHS 3100X200 | 3100 | 3 | 4 | 4 | 6 | 200 | 180 | 4,0+1,5 | 6 | 4900x1400x1390 | 4850 | |
| 4R OHS 3100X220 | 3100 | 4 | 6 | 6 | 8 | 220 | 180 | 4+1,5 | 5 | 5050x1550x1470 | 6200 | |
| 4R OHS 3100X250 | 3100 | 5 | 7 | 7 | 9 | 250 | 200 | 7,5+1,5 | 5 | 5050x1550x1470 | 7050 | |
| 4R OHS 3100X275 | 3100 | 8 | 10 | 10 | 12 | 275 | 220 | 16.5 | 1,5-5 | 5900x1750x1860 | 10300 | |
| 4R OHS 3100X320 | 3100 | 10 | 12 | 12 | 16 | 320 | 240 | 20 | 1,5-5 | 5900x1850x2050 | 13050 | |
| 4R OHS 3100X350 | 3100 | 12 | 16 | 16 | 20 | 350 | 260 | 23.5 | 1,5-5 | 5900x1950x2050 | 15300 | |
| 4R OHS 3100X380 | 3100 | 16 | 20 | 20 | 25 | 380 | 300 | 31.5 | 1,5-5 | 5900x2300x2450 | 19100 | |
| 4R OHS 3100X400 | 3100 | 20 | 25 | 25 | 30 | 400 | 300 | 38.5 | 1,5-5 | 5900x2300x2450 | 20300 | |
| 4R OHS 3100X460 | 3100 | 25 | 30 | 30 | 40 | 460 | 380 | 38.5 | 1,5-5 | 6000x2350x2450 | 26960 | |
| 4R OHS 3100X500 | 3100 | 30 | 35 | 35 | 45 | 500 | 400 | 60 | 1,5-5 | 6650x2850x3000 | 38800 | |
| 4R OHS 3100X550 | 3100 | 35 | 40 | 40 | 50 | 550 | 450 | 66 | 1-4 | 6800x2950x3050 | 47300 | |
| 4R OHS 3100X580 | 3100 | 40 | 45 | 45 | 60 | 580 | 480 | 73 | 1-4 | 6800x3000x3050 | 50300 | |
| 4R OHS 3100X620 | 3100 | 50 | 60 | 60 | 70 | 620 | 520 | 123 | 1-4 | 7250x3300x3350 | 62300 | |
| 4R OHS 3100X680 | 3100 | 60 | 70 | 70 | 85 | 680 | 580 | 150 | 1-4 | 7750x3550x3700 | 82800 | |
| 4R OHS | ÖN KIVIRMALI |
ÖN KIVIRMASIZ |
Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir. , flat plate ends may remain depending on diameter. |
|||||||||
| MODEL | Kıvırma Uzunluğu |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Merkez Top Çapları Q |
Yan Top Çapları Q |
Motor Gücü |
Bükme Hızı |
Makine Ölçüleri (UxGxY) |
Ağırlık |
|
| mm | mm | mm | mm | mm | mm | mm | kw | m/min.(dk) | mm | kg | ||
| 4R OHS 4100X275 | 4100 | 4 | 6 | 6 | 8 | 275 | 220 | 16.5 | 1,5-5 | 6900x1750x1950 | 13300 | |
| 4R OHS 4100X320 | 4100 | 6 | 8 | 8 | 10 | 320 | 240 | 20 | 1,5-5 | 7000x1850x2050 | 15050 | |
| 4R OHS 4100X350 | 4100 | 8 | 10 | 10 | 12 | 350 | 260 | 23.5 | 1,5-5 | 7000x1950x2050 | 19700 | |
| 4R OHS 4100X380 | 4100 | 10 | 12 | 12 | 16 | 380 | 300 | 31.5 | 1,5-5 | 7000x2300x2450 | 22500 | |
| 4R OHS 4100X400 | 4100 | 12 | 16 | 16 | 20 | 400 | 300 | 38.5 | 1,5-5 | 7000x2300x2450 | 24500 | |
| 4R OHS 4100X460 | 4100 | 16 | 20 | 20 | 25 | 460 | 380 | 38.5 | 1,5-5 | 7000x2350x2450 | 33700 | |
| 4R OHS 4100X500 | 4100 | 20 | 25 | 25 | 35 | 500 | 400 | 60 | 1-4 | 7650x2850x3000 | 44000 | |
| 4R OHS 4100X550 | 4100 | 25 | 30 | 30 | 40 | 550 | 450 | 66 | 1-4 | 7800x2950x3050 | 55500 | |
| 4R OHS | ÖN KIVIRMALI |
ÖN KIVIRMASIZ |
Ön kıvırmasız çalışma esnasında çapa bağlı olarak düz uç kalabilir. , flat plate ends may remain depending on diameter. |
|||||||||
| MODEL | Kıvırma Uzunluğu |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Min. Çap= üst top QX1.5 katı |
Min. Çap= üst top QX5 katı |
Merkez Top Çapları Q |
Yan Top Çapları Q |
Motor Gücü |
Bükme Hızı |
Makine Ölçüleri (UxGxY) |
Ağırlık |
|
| mm | mm | mm | mm | mm | mm | mm | kw | m/min.(dk) | mm | kg | ||
| 4R OHS 6100X350 | 6100 | 4 | 6 | 6 | 8 | 350 | 260 | 23.5 | 1,5-5 | 9000x1950x2050 | 25100 | |
| 4R OHS 6100X380 | 6100 | 6 | 8 | 8 | 10 | 380 | 300 | 31.5 | 1,5-5 | 9000x2300x2450 | 28900 | |
| 4R OHS 6100X400 | 6100 | 8 | 10 | 10 | 13 | 400 | 300 | 38.5 | 1,5-5 | 9000x2300x2450 | 31000 | |
| 4R OHS 6100X460 | 6100 | 10 | 12 | 12 | 15 | 460 | 380 | 38.5 | 1,5-5 | 9000x2350x2450 | 42000 | |
| 4R OHS 6100X500 | 6100 | 12 | 16 | 16 | 20 | 500 | 400 | 60 | 1-4 | 9650x2600x2450 | 68300 | |
| 4R OHS 6100X550 | 6100 | 16 | 20 | 20 | 25 | 550 | 450 | 66 | 1-4 | 9800x2950x3000 | 71500 | |
| 4R OHS 6100X620 | 6100 | 20 | 25 | 25 | 30 | 620 | 520 | 123 | 1-4 | 10250x3300x3350 | 91000 | |
| 4R OHS 6100X720 | 6100 | 25 | 30 | 30 | 35 | 720 | 680 | 150 | 1-4 | 10400-3300-3400 | 115500 | |
| Kıvırma kapasitesi verilen ölçü değerleri 240N/mm² akma sınırı sac mukavemetine göre verilmiştir. |
||||||||||||
